Система охранного телевидения «ПОСТ СТН»

«ПОСТ СТН» предназначена для получения, обработки, архивации, хранения и воспроизведения видеоинформации, за обстановкой на периметре и территории охраняемого объекта,  помещений, зданий (сооружений).

«ПОСТ СТН» объединяет программно-аппаратные и технические средства.

«ПОСТ СТН» обеспечивает:

  • анализ изображений от телекамер;
  • вывод стоп-кадра на отдельный видеомонитор без остановки записи (вручную – оператором или автоматически при переходе системы в состояние тревоги);
  • запись и воспроизведение изображений от телекамер:
  • запись изображений в различных режимах (длительного времени записи, в реальном масштабе времени);
  • автоматическое переключение режимов записи при получении тревожного сигнала;
  • воспроизведение видеоинформации из архива;
  • одновременную запись от нескольких телекамер;
  • одновременную запись текущего изображения и воспроизведение ранее записанных изображений;
  • откат видеограмм (видеофонограмм);
  • немедленную запись видеоинформации от любой из телекамер по команде оператора;
  • ручное и автоматическое переключение из состояния наблюдения в состояние охраны;
  • вывод на экран видеомонитора служебной информации в различных режимах (наблюдения, тревожном);
  • автоматический вывод на монитор изображения участка, на котором произошло нарушение;
  • разграничение доступа просмотра изображений на АРМ;
  • автоматический контроль работоспособности «ПОСТ СТН» и каналов «ПОСТ СПД» с выдачей тревожных сигналов;
  • программирование режима работы, управление, задание и выбор предустановок для поворотных телекамер;
  • циклический просмотр изображений, управление и программирование циклов просмотра;
  • организацию нескольких пунктов автономной охраны;
  • передачу информации на устройства сбора информации или ЭВМ;
  • дистанционное управление.

Состав «ПОСТ СТН» зависит от категории и предназначения охраняемого объекта (локальной зоны, сооружения, здания) и включает в себя:

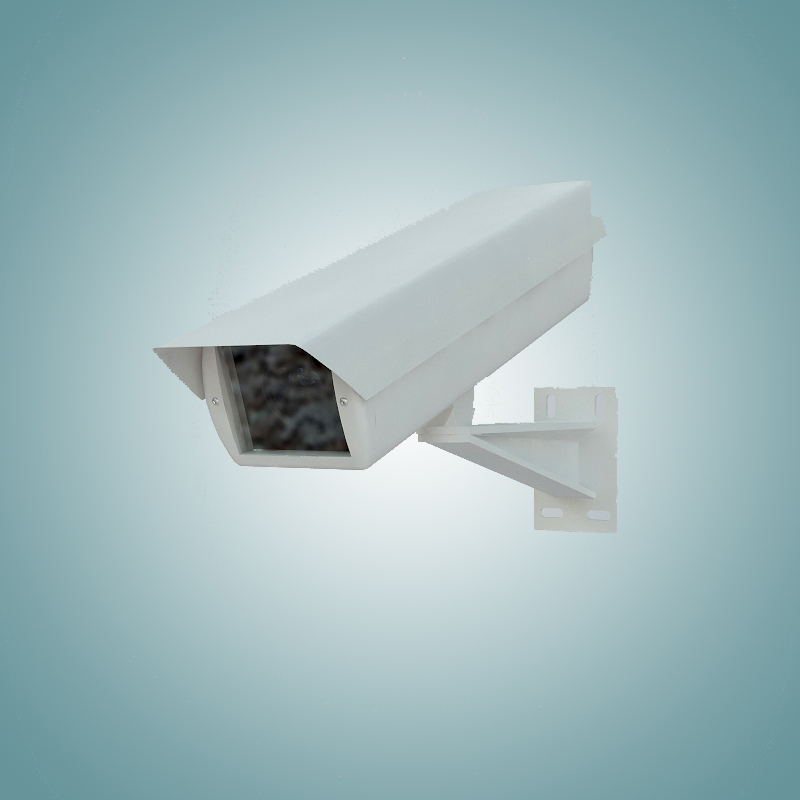

  • стационарные и поворотные телекамеры;
  • термокожухи стационарных и поворотных телекамер;
  • кронштейны крепления телекамер (термокожухов);
  • IP-серверы;

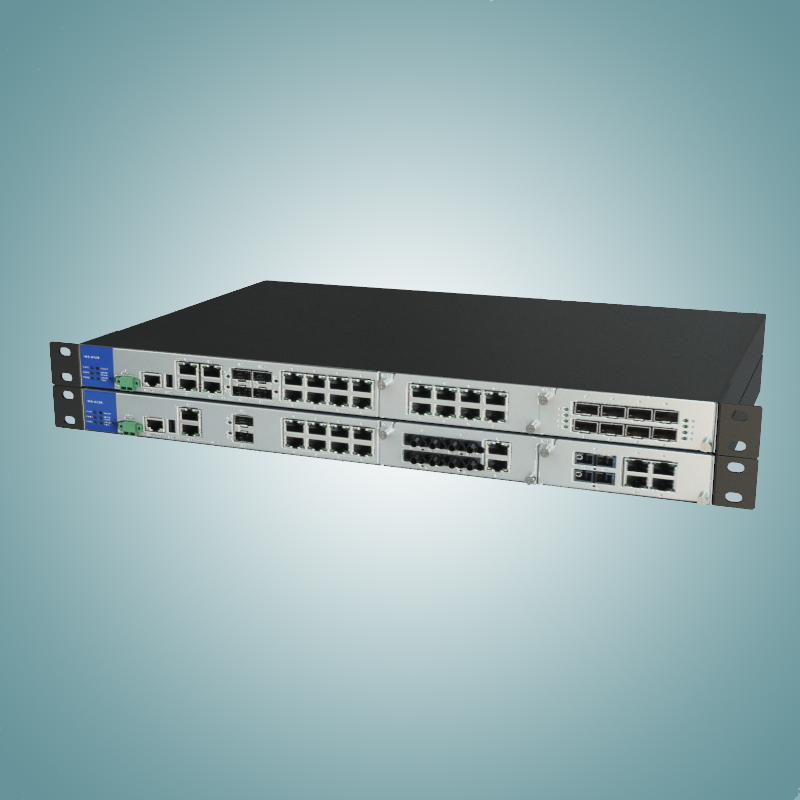

  • сетевые коммутаторы;
  • видеонакопители;

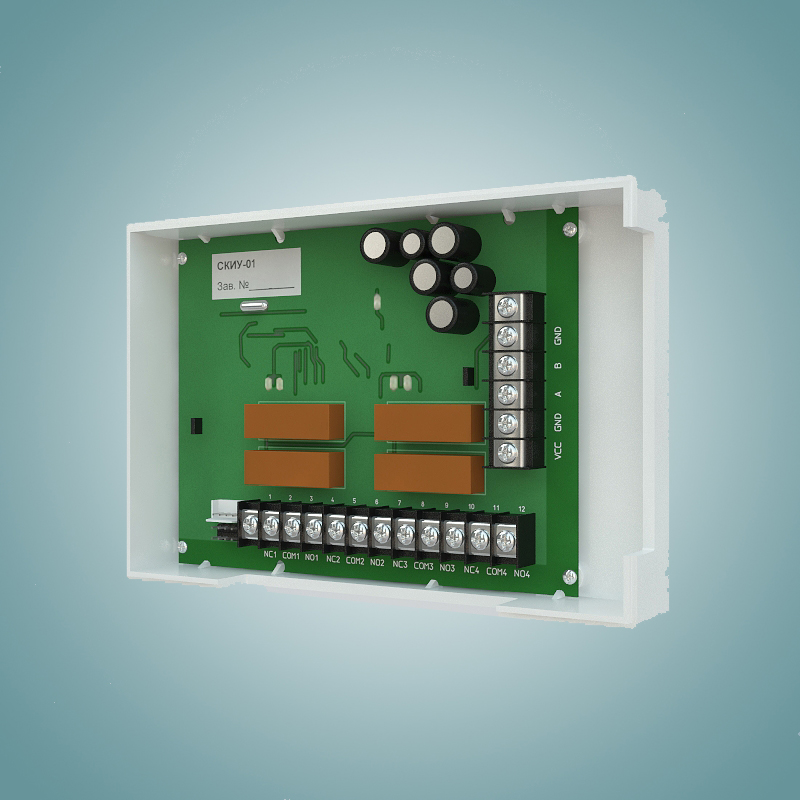

  • системные контроллеры;
  • распределители сигналов управления;

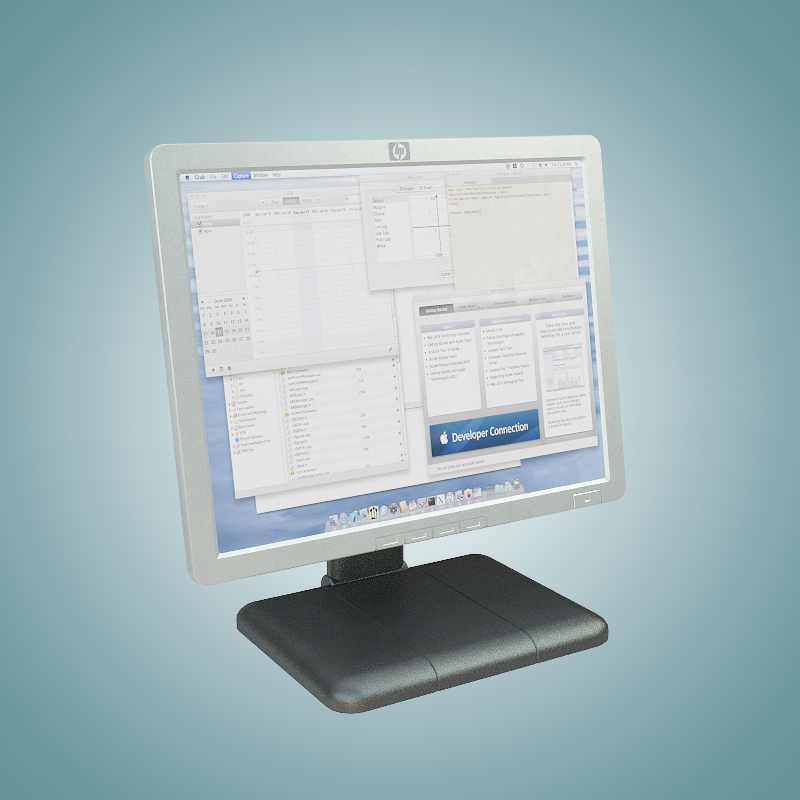

  • видеомониторы;
  • опоры освещения и видеонаблюдения;
  • шкафы телевизионные;
  • кабельную продукцию.

Средства системы поддерживают:

  • черно-белые и цветные телекамеры с композитным видеосигналом;
  • единую дату и единое время всеми её элементами с точностью до секунды;
  • русский язык в графическом пользовательском интерфейсе АРМ.

Исполнения «ПОСТ СТН» обеспечивают возможность построения многоуровневых систем видеонаблюдения, а также централизованного и территориально удаленного расширения этих систем.

Исполнения различаются по способу обработки телевизионного сигнала (аналоговый, аналогово-цифровой, цифровой) и по типу используемых телевизионных камер (стационарные, поворотные, стационарные и поворотные).

Количество, состав и номенклатура технических средств, входящих в «ПОСТ СТН» определяются исходя из характеристик и особенностей функционирования объекта охраны и требований руководящих документов.

Основные варианты исполнения «ПОСТ СТН»:

  • аналоговое охранное телевидение: на поворотных телекамерах;
  •                                                                    на стационарных телекамерах;
  •                                                                    на поворотных и стационарных телекамерах;
  • гибридное охранное телевидение:   на поворотных телекамерах;
  •                                                                    на стационарных телекамерах;
  •                                                                    на поворотных и стационарных телекамерах;
  • цифровое охранное телевидение:   на поворотных телекамерах;
  •                                                                    на стационарных телекамерах;
  •                                                                    на поворотных и стационарных телекамерах.

Основные характеристики «ПОСТ СТН»:

  • телекамеры: – стационарные до 128 шт.; поворотные – до 32 шт;
  • разрешение для каждого видеоканала «ПОСТ СТН»:
  • при просмотре «живого» видео не хуже: - 450 ТВЛ (для ч/б изображения); - 400 ТВЛ (PAL) для цветного изображения;
  • при воспроизведении записанной видеоинформации: не хуже - 400 ТВЛ (для ч/б изображения); - 350 ТВЛ (PAL) для цветного изображения;
  • время реагирования системы на тревожное событие - не более 1 с;
  • время готовности к работе - не более 10 с;
  • архивация видеоинформации - не менее 10 суток;
  • диапазон рабочих температур - от  -40° до +50°С;
  • ресурс (срок службы) системы - не менее 10 лет;
  • гарантийный срок эксплуатации - 2 года;
  • средняя наработка на отказ - не менее 5 000 час.

Технические характеристики устройств «ПОСТ СТН»:

Телекамеры:

  • горизонтальное разрешение телекамер черно-белого изображения:
  • для телекамер стандартного разрешения - не хуже 380 ТВЛ;
  • для телекамер высокого разрешения – не хуже 480 ТВЛ;
  • горизонтальное разрешение телекамер цветного изображения (PAL):
  • для телекамер стандартного разрешения - не хуже 350 ТВЛ;
  • для телекамер высокого разрешения – не хуже 480 ТВЛ;
  • рабочий диапазон освещенностей в зонах наблюдения телекамер без использования инфракрасной подсветки от 0,1 до 100 000 лк;
  • отношение сигнал/шум – не менее 50 дБ;
  • количество градаций и однородности яркости – не менее 10.

Устройства обнаружения движения:

  • минимальный размер обнаруживаемой цели на рубеже не менее 50 м (вес - 50-70 кг, рост 165-180 см);
  • минимальный контраст обнаруживаемой цели – не хуже 0,2;
  • диапазон скоростей обнаруживаемой цели – (0,3–5) м/с;
  • возможность конфигурирования различных зон обнаружения.

Видеонакопители:

  • разрешение - не хуже 400 ТВЛ;
  • количество записанных кадров на канал - не менее 25 кадров/с;
  • максимальная глубина архива при максимальном качестве записи - не менее 72 ч.
  • возможности воспроизведения записи «по кольцу», поиска видеозаписей по дате, времени, тревожным событиям, телекамерам (группе телекамер), в режиме ускоренной перемотки, паузы, покадрового просмотра.
