Ворота

Вариант исполнения: распашные с наконечниками для ПББ

Особенности: ворота представляют собой металлическую конструкцию, состоящую из стоек ворот, створок и кабельных каналов на основе стального оцинкованного прутка с дополнительным полимерным
покрытием.

Рама створок ворот выполнена из профильной трубы с размерами 60х60 мм. Толщина металла трубы составляет 2 мм. Рама ворот, ширина которых превышает 4 м, для обеспечения жесткостидополнительно укрепляется диагональной профильной трубой.

Опорные столбы ворот выполняются из профильной трубы с размерами до 150х150 мм и толщиной стенки трубы до 8 мм.

Опорные столбы установлены на металлические фланцы для обеспечения регулирования ворот в процессе эксплуатации.

Все профильные трубы ворот подвергнуты горячему цинкованию.

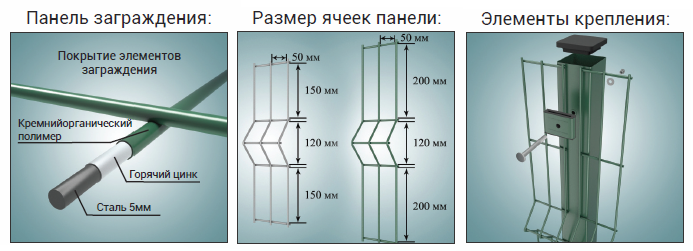

Заполнение ворот выполнено из решетки на основе горячеоцинкованногостального прутка диаметром 5 мм. Размер ячейки полотна решетки составляет от 50х100 до 50х230 мм.

Для исключения коррозии решетки в узлах сварки применяется метод холодной сварки, не разрушающий верхний слой цинкового покрытия.

Металлическая конструкция ворот перед нанесением верхнего полимерного покрытия проходит антикоррозийную 9-ти стадийную обработку поверхности, включающуюдробеметную обработку, двухстадийное обезжиривание, промывку деминерализованой водой и нанесениеконверсионного слоя (грунта) на основе кремний-органического полимера, применяемого в автомобилестроении (технология OXILAN). Применяемый грунт отличается практически беспористым покрытием и высокой адгезией лакокрасочного покрытия.

Толщина верхнего полимерного покрытия составляет не менее 80 мкм.

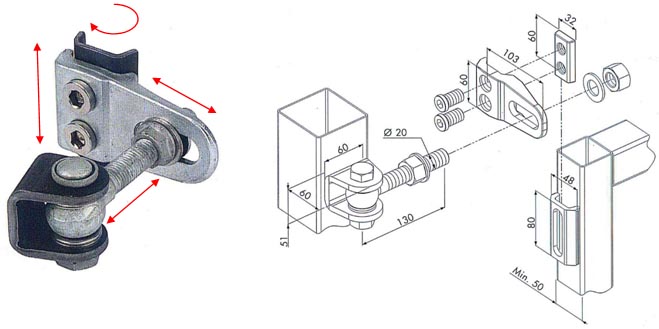

Петли воротпозволяют навешивать створки ворот с возможностью выбора направления открывания ворот (как во внутрь объекта охраны, так и наружу). Кроме возможности выбора направления открывания ворот используемые петли позволяют регулировать створки ворот в трех плоскостях: по высоте, глубине, выравниванию влево-вправо.



Типы ворот:

  • распашные;

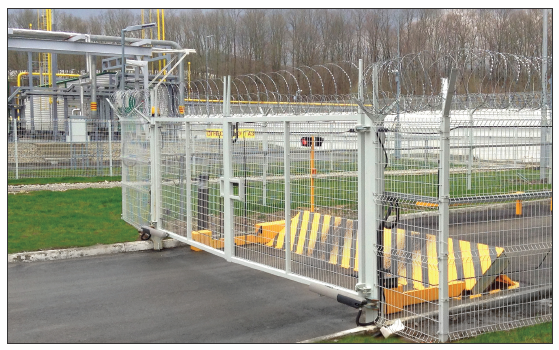

  • откатные (с возможностью установки электромеханического привода).



Конструкция ворот обеспечивает:

  • установку в заграждении любого типа;
  • установку магнитоконтактных датчиков, чувствительного элемента периметровых средств обнаружения и других кабелей;
  • защиту от снятия с петель створок распашных ворот;
  • раскрытие створок распашных ворот на угол не менее 90°С;
  • фиксацию створок ворот в закрытом положении;
  • возможность оснащения створок электромеханическими приводами.

Основные характеристики:
распашные ворота:

  • высота (без наконечников для ПББ) – от 2,0 м до 2,5 м;
  • высота (с наконечниками для ПББ) – от 2,5 м до 3,0 м;
  • ширина – от 4,0 м до 9,0 м;

откатные ворота:

  • высота – от 2,0 м до 2,5 м;
  • ширина – от 4,0 м до 9,0 м;
  • ресурс (срок службы) – не менее 10 лет.

Способы монтажа: столбы на прямоугольных фланцах.
Основные варианты исполнения:
распашные ворота:

  • h=2,0 м с ПББ;
  • h=2,0 м без ПББ;
  • h=2,5 м без ПББ;
  • h=2,5 м с ПББ;

откатные ворота:

  • h=2,0 м;
  • h=2,5 м.

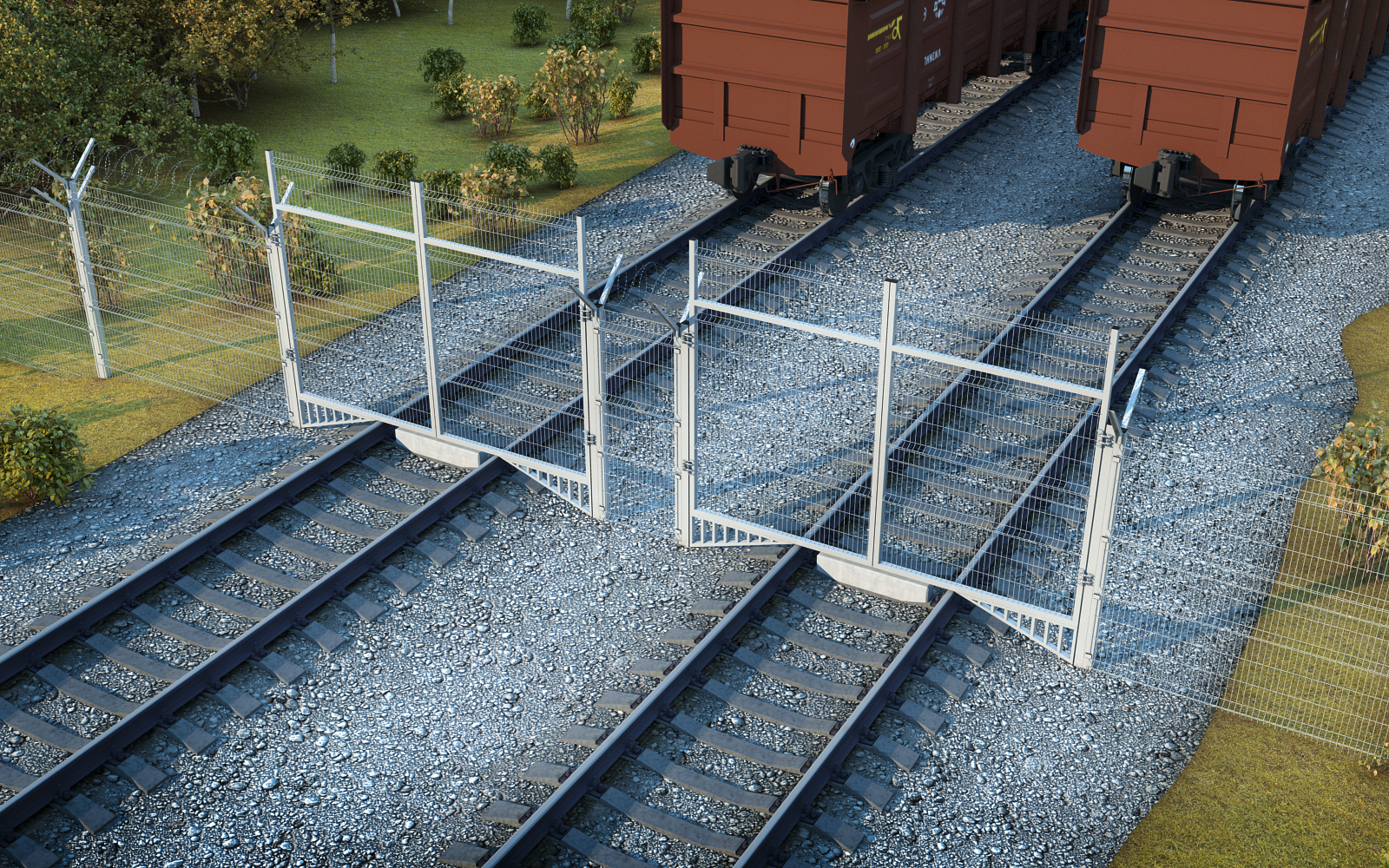

Ворота двухстворчатые (для ж/д насыпи)

Предназначены для использования в составе инженерных и сигнальных заграждений с сигнализаторами вибрационного типа, такими как периметровое вибрационное средство обнаружения «ПИГМАЛИОН-10», cредство охраны волоконно-оптическое «ПОСТ ВО» и др.



Ворота электризуемые двустворчатые

НТБМ.305369.012
