Заграждение сигнальное ЗС-20

«ЗС-20» принято на снабжение ВС РФ в 2009 г. в составе ИК ИТСО «ПОСТ».
Решением МО РФ от 20.02.2014 г. Рекомендовано к применению для оснащения периметров воинских частей и организаций.


Назначение:

ЗС-20 предназначено для создания физического препятствия и размещения на нем периметровых средств обнаружения, с целью регистрации фактов (попыток) несанкционированного проникновения на территорию охраняемых объектов и выдачи тревожных извещений.


Особенности:

быстромонтируемое инженерное препятствие (в составе ИК ИТСО промышленных, военных, экологически опасных и других объектов) на основе стального оцинкованного прутка диаметром 5 мм с дополнительным полимерным покрытием, в котором несущую часть выполняют столбы из профильной трубы размерностью от 62х55 до 80х80, а заграждение осуществляется сборкой из секций секций (решеток) с ячейкой 50х50, 50х200, 50х150, 50х230 в зависимости от требований Заказчика. В соответствии с специальными требованиями толщина прутка может быть увеличена до 8 мм.

Поверхность металла заграждения ЗАО «ИнТех» перед нанесением финишного слоя полимерного покрытия проходит 9-ти стадийную обработку, включающую не только зачистку металла и обезжиривание, но и грунтование кремнийорганическим полимером (технология OXILAN), полностью исключающим коррозию. Данная технологическая операция не характерна для большинства выпускаемых в России заграждений подобного типа и обеспечивает не менее чем 10-летний срок службы без проявления следов коррозии.

При производстве заграждения применяется бесконтактная сварка CMT (ColdMetalTransfer) – холодная сварка, способствующая уменьшению выгорания цинка с поверхности металла и исключению коррозии в точках сварки.

Столбы заграждения выполнены из горячецинкового проката. Для исключения коррозии при изготовлении столбов не применяется сварка. Вместо сварки используется технология профилирования столбов без сварного шва с замковым соединением, гарантирует высокую прочность, сохраняет слой цинка и формирует дополнительное ребро жесткости.

Крепление панелей к столбам осуществляется специальными скобами с термокомпенсацией, исключающей ослабление соединения в процессе эксплуатации при перепадах температуры окружающей среды.

Заграждение ЗАО «ИнТех» в 2009 г. успешно прошло цикл государственных испытаний и принято на снабжение Вооруженных Сил РФ (код КВТ МО-Г2 64 0304 Ф), а 20.02.2014 г. рекомендовано Министром обороны РФ к применению на периметрах воинских частей и военных городков как изделие, отличающееся высоким качеством и эксплуатационными характеристиками.

Заграждение (в т.ч. ворота и калитки)гарантированно обладают необходимыми сигнализационными свойствами для должной работы периметровых средств охраны. ЗАО «ИнТех» является разработчиком и держателем конструкторской документации, производителем и патентообладателем (Патент№ 93434) всей собственной линейки комбинированных решетчатых сигнализационных заграждений.




Основные характеристики:

Состав ЗС-20 зависит от категории и предназначения охраняемого объекта и включает в себя:

  • секции заграждения (решётки (нижние, верхние); столбы; кабельные каналы; крепёжные детали, козырьки);
  • столбы специальные (столбы с отверстиями для проводки кабелей в шкафы участковые; крепёжные детали);
  • крепёж поворотный (крепёжные детали для скрепления секций заграждения на поворотных участках);
  • ворота: распашные; откатные;
  • калитки.
  • срок службы – не менее 10 лет.

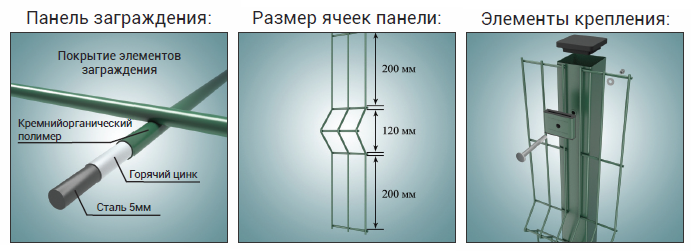

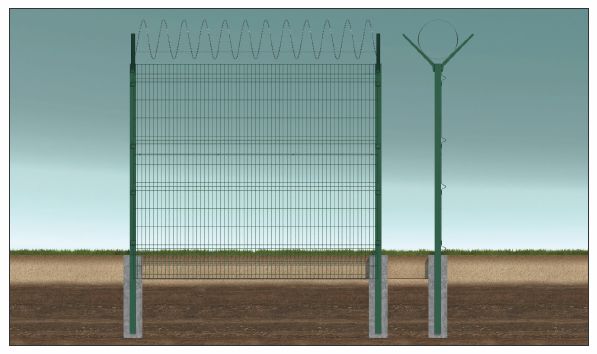

Вариант исполнения ЗС-20 (ячейка секции 50х200)

Особенности:
быстромонтируемое инженерное препятствие (в составе ИК ИТСО,
как правило, для оснащения объектов МО РФ ид ругих Заказчиков) на основе
стального оцинкованного прутка с дополнительным полимерным покры-
тием, в котором несущую часть выполняют столбы, а заграждение
осуществляется сборкой из секций (решеток).

Способы монтажа:

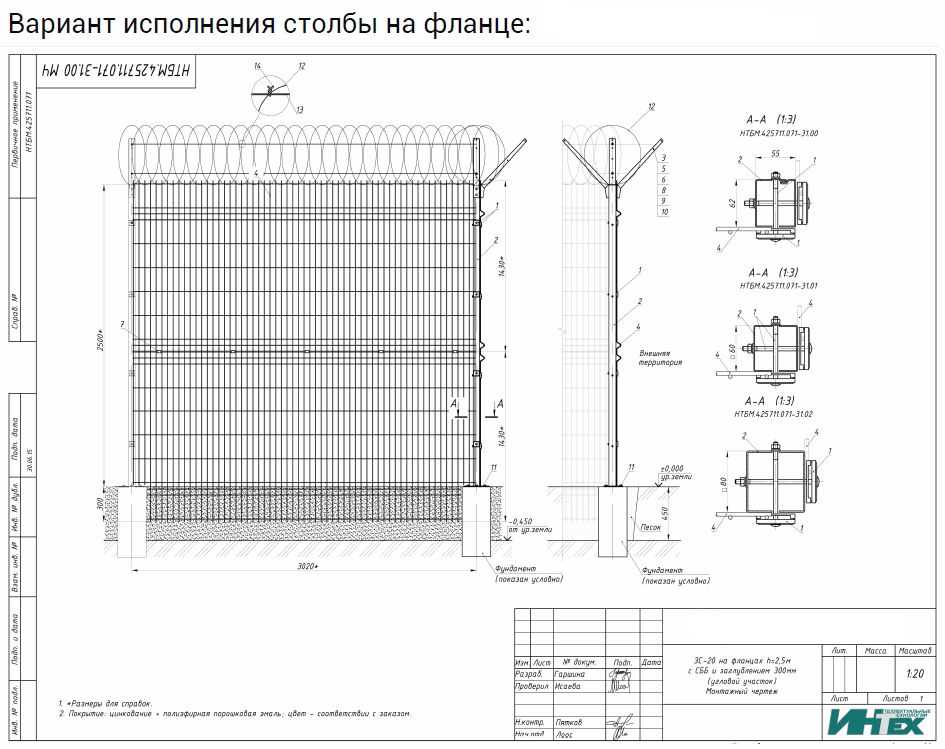

  • столбы на треугольных фланцах;

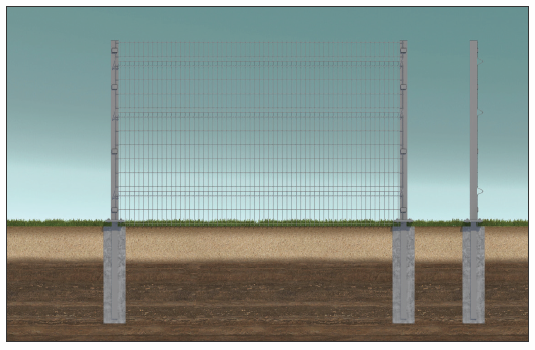

  • столбы под бетонирование.

Основные характеристики:

  • длина секции – 3,0 м;
  • высота секций – от 0,63 до 5,0 м;
  • размеры ячеек секции: нижняя секция – 50х200 мм, верхняя секция – 50х200 мм; заглубление полотна – до 0,5 м;
  • толщина прутка – 5,0 мм (8,0 мм) в зависимости от требований Заказчика;

столбы (под бетонирование или на фланце):

  • высота столба - до 5,0 м;
  • профиль столба - труба размерностью от 62х55 до 80х80 в зависимости от природно-климатических условий и требований
  • Заказчика;
  • козырьки (панели, ПББ, СББ) – в зависимости от условий применения;
  • ворота распашные (откатные) шириной – от 4,0 м до 9,0 м, высотой от 2,0 м до 2,5 м (без наконечников для ПББ); от 2,5 м до 3,0 м (с наконечниками для ПББ);
  • калитки;
  • ресурс (срок службы) – не менее 10 лет.

Основные варианты исполнения ЗС-20:

  • h=2,0 м, столбы под бетонрование;
  • h=2,0 м, столбы на фланце;
  • h=2,5 м, столбы под бетонрование;
  • h=2,5 м, столбы на фланце.

Вариант исполнения ЗС-20 (ячейка секции 50х150)

Особенности:
быстромонтируемое инженерное препятствие (в составе ИК ИТСО, как
правило, для оснащения объектов ТЭК) на основе стального оцинкованного
прутка с дополнительным полимерным покрытием, в котором несущую
часть выполняют столбы, а заграждение осуществляется сборкой из секций
(решеток).
Способы монтажа:

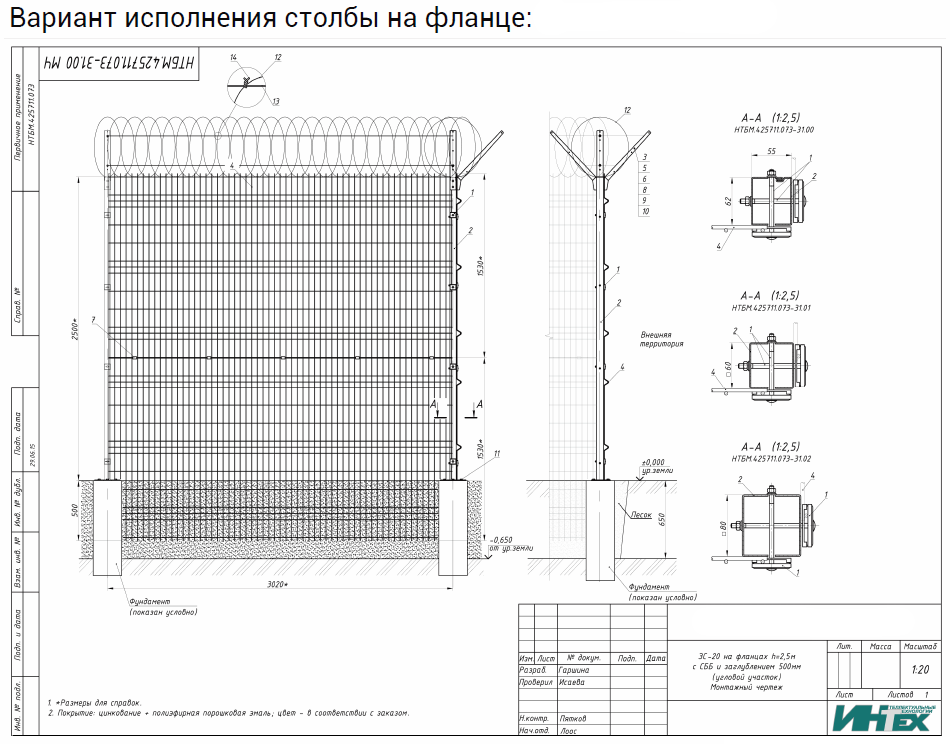

  • столбы на треугольных фланцах;
  • столбы под бетонирование.

Основные характеристики:

  • длина секции – 3,0 м;
  • высота секций – от 0,63 до 5,0 м;
  • размеры ячеек секции: нижняя секция – 50х150 мм, верхняя секция – 50х150 мм;
  • заглубление полотна – до 0,5 м;
  • толщина прутка – 5,0 мм (8,0 мм) в зависимости от требований Заказчика;

столбы (под бетонирование или на фланце):

  • высота столба - до 5,0 м;
  • профиль столба - труба размерностью от 62х55 до 80х80 в зависимости от природно-климатических условий и требований Заказчика;
  • козырьки (панели, ПББ, СББ) – в зависимости от условий применения;
  • ворота распашные (откатные) шириной – от 4,0 м до 9,0 м, высотой от 2,0 м до 2,5 м (без наконечников для ПББ);
  • от 2,5 м до 3,0 м (с наконечниками для ПББ);
  • калитки;
  • ресурс (срок службы) – не менее 10 лет.

Основные варианты исполнения ЗС-20:

  • h=2,0 м, столбы под бетонрование;
  • h=2,0 м, столбы на фланце;
  • h=2,5 м, столбы под бетонрование;
  • h=2,5 м, столбы на фланце.
